מיגון תעלות מנדף ועשן בתקן 1001 – שיטות וחומרים

מהו מיגון תעלות מנדף ועשן בתקן 1001 – שיטות וחומרים?

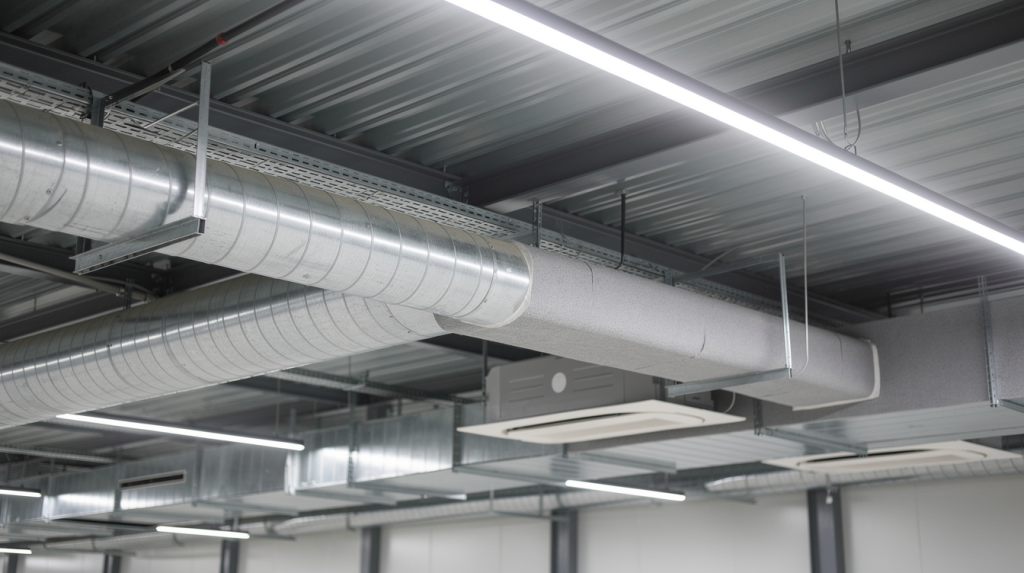

מיגון תעלות פינוי עשן ומנדפים הוא מערכת הנדסית שנועדה לשמור על שלמות תפקודית של תעלות אוורור בזמן שרפה. המדובר בפתרון שאינו מסתכם בחומר בידוד בלבד, אלא כולל שיטת התקנה מוגדרת, חומרים שנבדקו במעבדה מוסמכת, ועמידה בדרישות ביצוע מחמירות.

תקן ישראלי 1001 מסדיר את מכלול הדרישות לבטיחות אש במבנים, ובפרט לניהול עשן ומערכות פינויו. מכון התקנים הישראלי מפרסם את בדיקות בטיחות אש ומערכות כיבוי הכוללות גם את ת"י 1001 חלק 2.2, העוסק בניהול עשן ודיחוס חדרי מדרגות. כדי שמערכת מיגון תעלה תיחשב תקנית, עליה לעמוד בפרוטוקול הבדיקה שנקבע מראש – כולל עמידות לחום, אטימות ורציפות הכיסוי.

מדוע נדרש מיגון תעלות עמידות אש במבנים?

בזמן שרפה, תעלת פח רגילה מתחממת במהירות רבה. הפח מוליך חום ביעילות גבוהה, ובהיעדר מיגון – הדופן החיצונית יכולה להגיע לטמפרטורות שמסכנות חומרים דליקים בסביבתה תוך דקות. בנוסף, תעלה לא ממוגנת עלולה לקרוס מבניינית עקב עיוות תרמי.

הסכנה הנוספת היא תפקיד התעלה כמוליכה של עשן, גזים רעילים ולהבות מאגף לאגף, מקומה לקומה – ללא כל מחסום. מיגון תעלות עמידות אש שובר את רצף ההתפשטות הזה: הוא מבטיח שהתעלה תמשיך לתפקד כמחסום ולא כמסלול מהיר להתפשטות שרפה. שמירה על שלמות מבנית זו מגנה גם על נתיבי המילוט ומאפשרת לכוחות ההצלה לפעול בתנאים בטוחים יחסית.

מהם ההבדלים בין תעלות מנדף לבין תעלות שחרור עשן?

שתי קטגוריות התעלות נושאות דרישות שונות בתקן, ויש חשיבות להבחין ביניהן בשלב התכנון.

תעלות מנדף במטבחים מסחריים חשופות לשומנים שמצטברים על דפנות הפח ומהווים חומר בעירה עצמאי. לכן, מיגונן נועד גם למנוע את התפשטות שרפה שנוצרת מבפנים. תעלות שחרור עשן, לעומת זאת, נדרשות לפעול בזמן חירום בלבד ולפנות עשן סמיך מחללי המבנה. מכון התקנים הישראלי מתייחס ספציפית למפוחי פינוי עשן וחום במסגרת חלק 7 של ת"י 1001, הכולל דרישות עמידות ובדיקות ייעודיות למערכות אלה.

אילו חומרים ושיטות משמשים לביצוע מיגון תעלות עמידות אש?

בחירת שיטת המיגון תלויה בסוג התעלה, מיקומה במבנה, ודרגת עמידות האש הנדרשת. שתי הגישות המקובלות הן עיטוף ביריעות קרמיות גמישות ולחלופין כיסוי בלוחות קשיחים.

שימוש ביריעות קרמיות גמישות

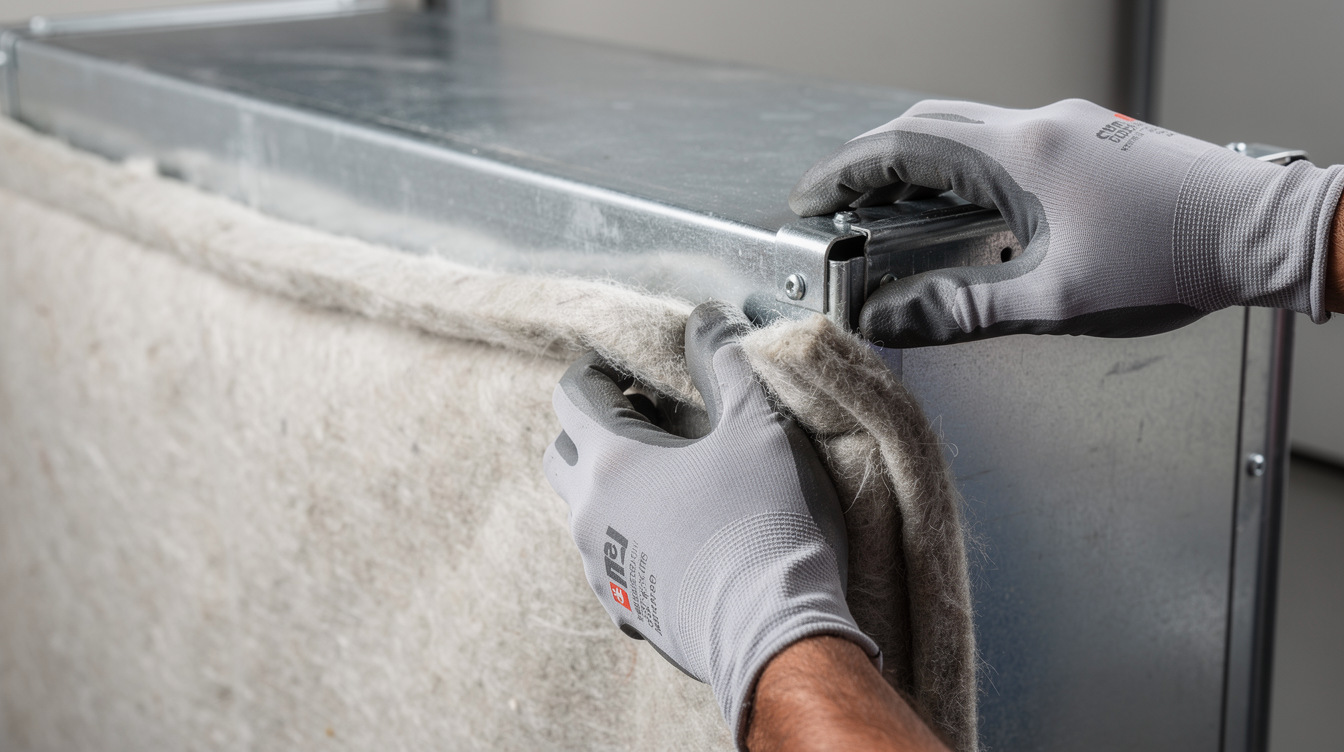

יריעות סיבים קרמיים גמישים מאפשרות עיטוף הדוק של קטעי תעלה בצורות מגוונות, כולל מעברים בקירות ובתקרות. ההתקנה כוללת ריתוך פינים ייעודיים לדופן הפח, חפיפה מדויקת של שולי היריעות בהתאם להוראות היצרן, וסגירה הרמטית בכל תפר. כל שלב מחייב דיוק – חפיפה לא מספקת, אפילו בסנטימטרים ספורים, עשויה לגרום לכשל בבדיקה.

שימוש בלוחות בידוד קשיחים

לוחות על בסיס צמר סלעים דחוס או לוחות צמנטיים עמידי אש מתאימים לאזורים שבהם נדרשת עמידות מכנית גבוהה – כגון מסדרונות עוברי אדם או חדרי טכניקה. היתרון: עמידות פיזית טובה לחבטות ושחיקה. החיסרון: קושי ביישום בפינות חדות ומעברים לא סטנדרטיים, שם היריעה הגמישה עדיפה מבחינה ביצועית.

אילו טעויות נפוצות מתרחשות במהלך התקנת מיגון תעלות?

חלק מהטעויות בהתקנה נראות שוליות בשטח, אך גורמות לפסילת המערכת כולה בבדיקה. הנפוצה שבהן היא אי-שמירה על מרחקי חפיפה כפי שנקבעו בתיק הבדיקה של המערכת – כל מוצר מאושר מגיע עם הוראות ספציפיות שאין להסתפק בשכל הישר בבואם ליישמן.

טעות נוספת היא שימוש בפינים שאינם תואמים את דרישות היצרן מבחינת גודל, חומר, ומרווחי ריתוך. גם מעברים דרך קירות ותקרות מהווים נקודת כשל קלאסית: לעיתים קרובות המיגון מפסיק בדיוק לפני המעבר או לאחריו, מבלי שהאזור עצמו טופל לפי הוראות. מינוי גורם מקצועי שמכיר את תיק הבדיקה של המערכת הספציפית – ולא רק את הטכנולוגיה בכלל – הוא תנאי לעמידה בדרישות.
